一、概述

隨著機械工業的迅速發展，研磨技術已經在通用機床及其它設備上得到廣泛地應用，本公司依靠科技，積累多年生產液壓經驗，現也逐步趨向于機械化，成功研制并具有國內外先水平的JLX型系列旋塞閥密封研磨機，本機以研磨加工的理論，采用齒輪箱技術對主軸傳動進行通過液壓馬達來調速和正轉及反轉功能，磨頭軸以萬向節和伸縮桿形成研磨運動軌跡。該機設有油缸上下升降齒輪箱磨頭，旋塞閥閥體和閥芯塞的垂直通過萬向節來變動，閥體和閥芯塞用伸縮桿來控制密封面的輕重來實現。具有操作方便，功能完善，結構靈巧，研磨程度高等特點，本機可研磨各種大小的硬密封旋塞閥的密封面研磨。

本機集機電、液壓、齒輪箱、研磨潤滑介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點，廣泛應用于公稱通徑DN50—600mm旋塞閥密封面研磨，表面光潔度可達光滑平整，精度優良，吻合度達90％左右。

通過實踐證明，不僅研磨各種閥門技術達到標準要求，而且大提高工作效率和減輕勞動強度。深受閥門制造、石油化工維修等行業歡迎好評.

二、用途及產品特點

JLX型旋塞閥研磨機是我公司針對硬密封旋塞閥密封面的研磨而精心研制的專用設備。該設備采用獨創的正轉360度和反轉360度，最主要的是正反轉一圈還有上下起跳5次功能方式，上下起跳功能就是解決了閥體密封面和閥芯塞密封面不會咬傷和損壞。獲得極高的加工精度、表面質量以及批量加工的質量一致性。

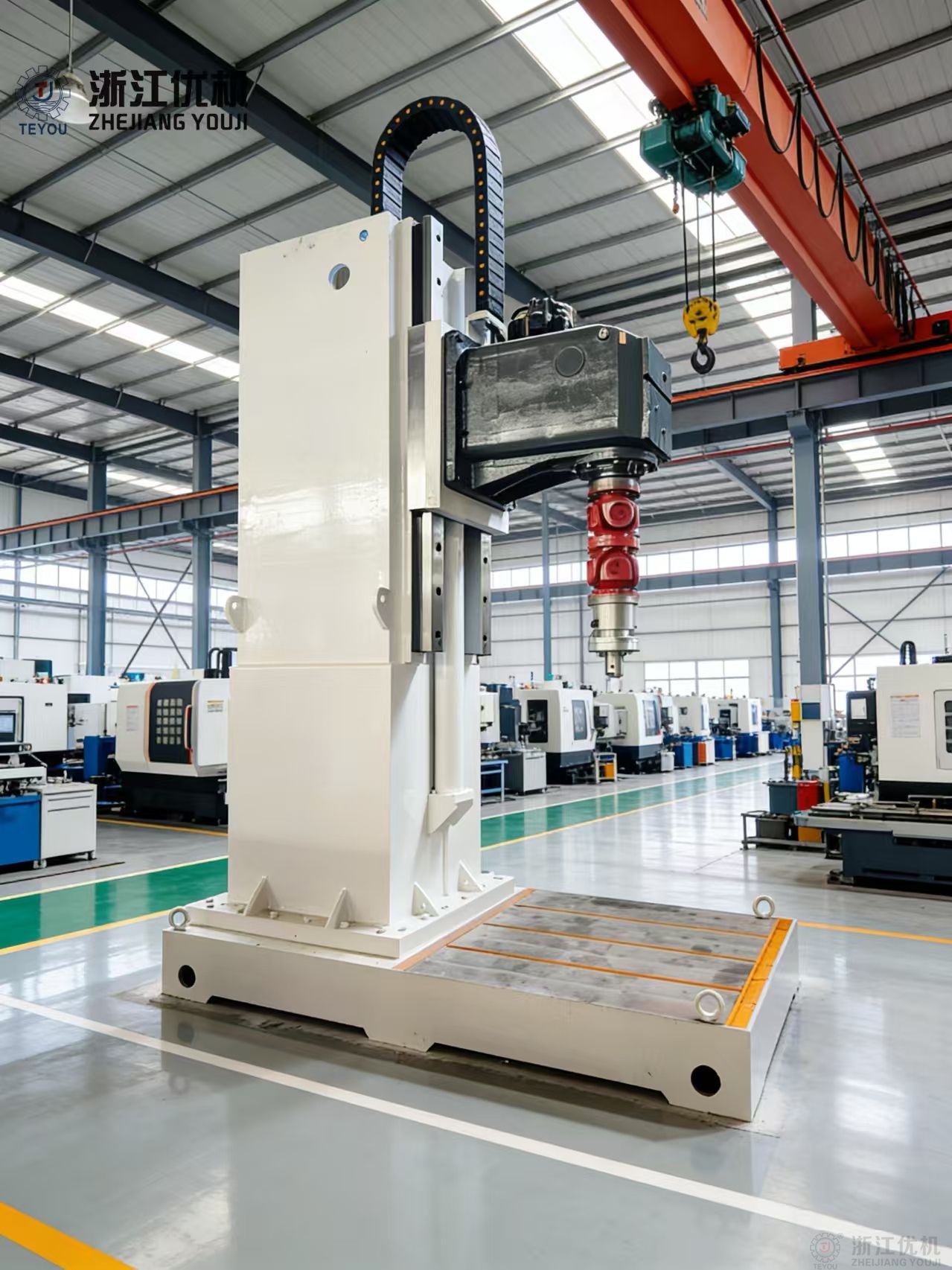

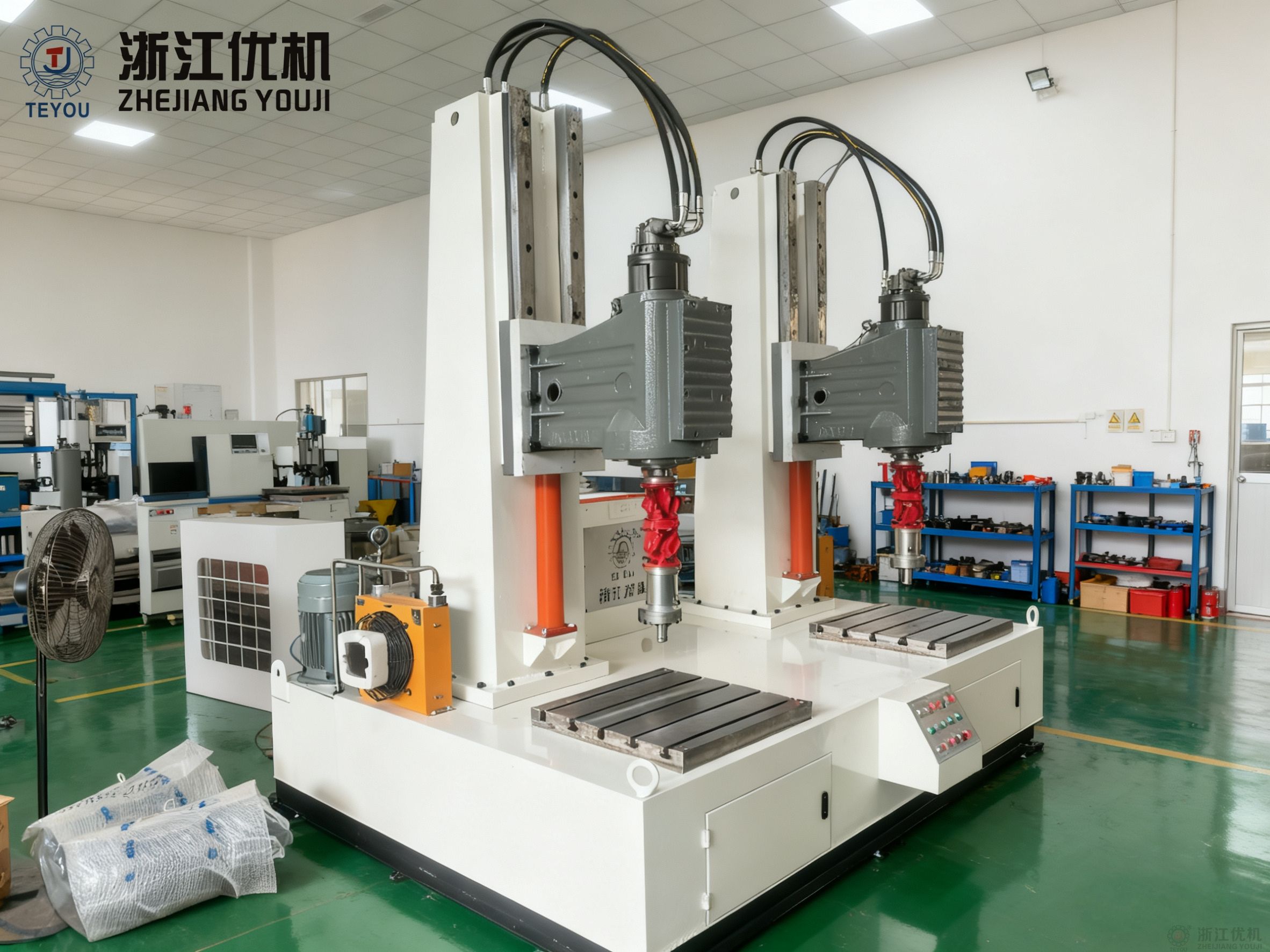

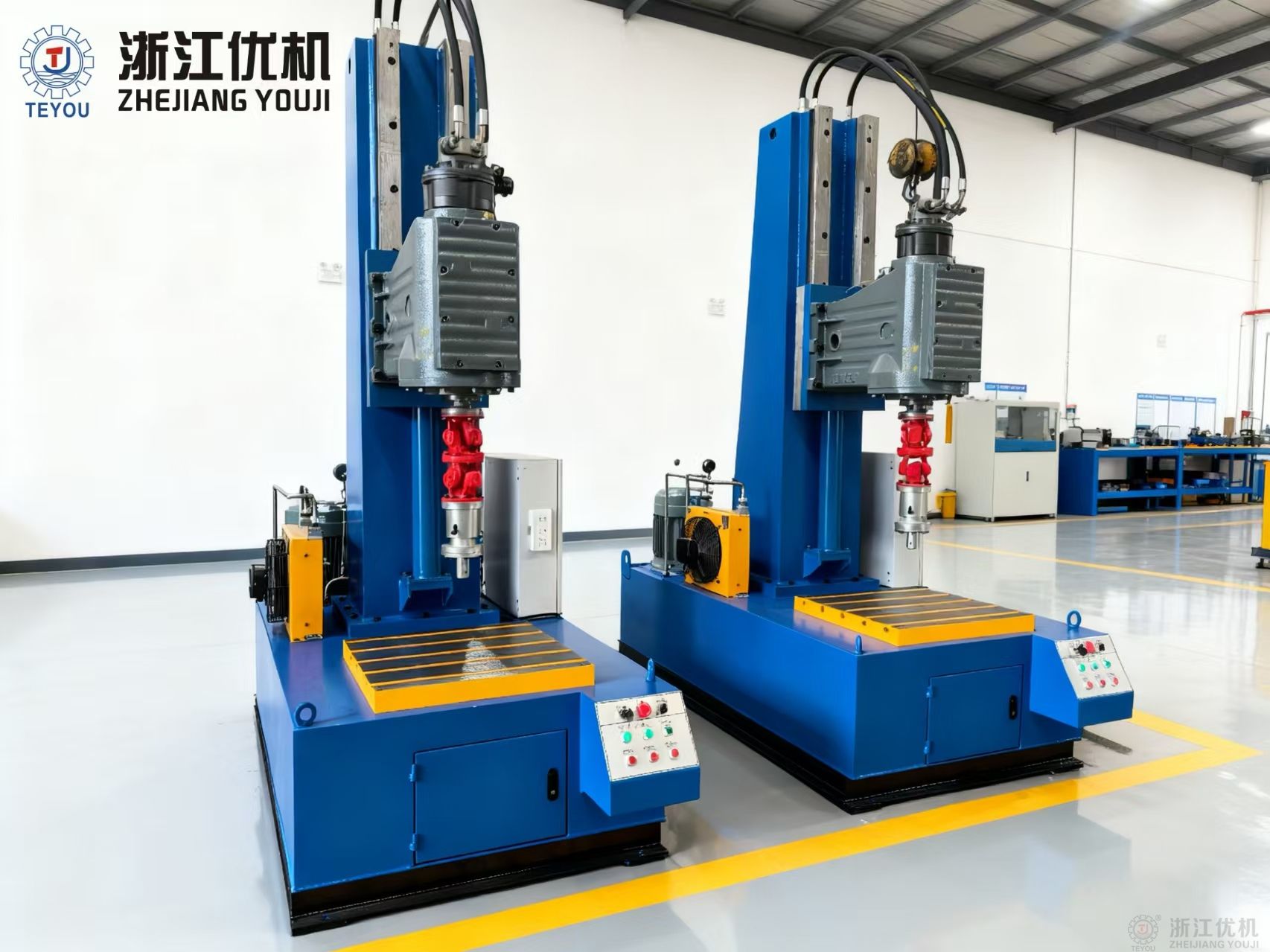

JLX型旋塞閥研磨機分為一工位和兩工位研磨機、一工位研磨機和兩工位研磨機供用戶可根據要求選配。該設備通過液壓馬達來控制轉速旋轉，用液壓流量來控制轉速快與慢，根據閥門口徑大小和材質來調整轉速快慢，這樣才閥體和閥芯塞配合度為一致。用戶根據被研磨閥體的工藝要求,選擇合適的研磨劑,粗磨和精磨相結合，或閥體與閥芯塞浮動對磨。研磨頭通過液壓油缸來上升下降來實現。

齒輪箱與主軸采用萬向節與伸縮桿鏈接，旋塞閥閥體和閥芯塞的垂直通過萬向節來變動，閥體和閥芯塞用伸縮桿來控制密封面的輕重來實現。裝夾誤差或其它工藝誤差。研磨劑根據用戶來選擇。

JLX型旋塞閥研磨機由立柱機架、導軌及升降機構、齒輪箱旋轉機構、裝夾機構等組成，旋轉機構的旋轉中心線相互垂直。立柱與齒輪箱底板的升降功能通過液壓油缸來實現，通過按鈕可進行上升或下降。

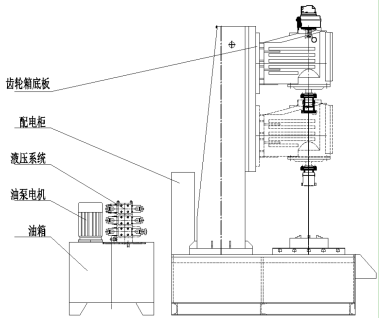

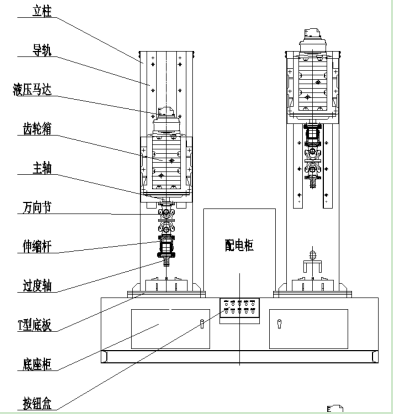

三、產品外形結構圖

四、主要技術參數
